业务分析

SD项目的一个核心功能是语音直播游戏房间。用户在游戏房间内唱歌PK、语音聊天、评论、点赞等。简单的业务分析如下：

游戏模式：

• 轮唱。每个人都有机会唱歌。
• 抢唱。抢到麦克风才有机会唱歌。

房间状态：

• 新建
• 播放音乐中
• 等待答题
• 等待抢麦
• 等待抢麦答题
• 展示结果
• 结束

人在房间的操作, 受限于房间状态和用户角色：

• 加入
• 退出
• 解散
• 开始游戏
• 唱歌
• 抢麦克风
• 放弃作答
• 点赞
• 举报
• 评论
• …

性能要满足10w+房间同时游戏

技术角度的思考

状态的改变影响行为

房间状态的改变，影响房间（服务器端）的行为。例如，“播放音乐中”状态下发歌曲，“展示结果”状态下发用户的答题情况。 房间状态同样影响用户行为。例如，只有房间处于“等待抢麦”状态，用户才可以发起“抢麦”请求，其他状态下的抢麦请求直接就是非法的。

分离关注点：拆分房间状态，每个状态只处理自己的职责，状态内的行为是高内聚。

状态的自动转换

异常情况下，用户可能不作答，或者离开游戏，或者由于网络原因，不能正常上报答题结果。这时房间状态也必须要做异常处理，保证继续轮转到下一个状态。

高可用

上面的分析表明，房间业务本身是有状态的。并且用户可以是全时段使用app。服务器端设计必须要无状态，部署过程才不影响已经开始的房间。

客户端和服务器端的交互

服务器端对所有房间内的客户端进行广播或者单播通知，可以抽象为信令，作为客户端行为的触发事件（事件驱动）。 房间内交互频繁，适合使用长连接通道。

解决方案

使用状态模式

房间状态多，并且状态的改变影响对象行为，适合使用状态模式。

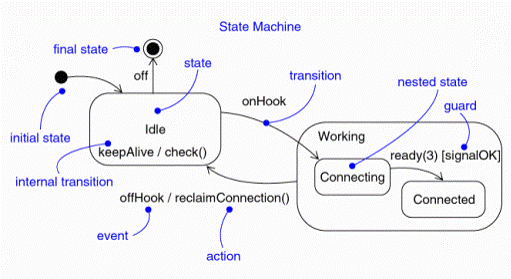

业务有限状态机FSM的抽象

• 状态state
• 状态转换的触发器trigger
• 抽象上下文context
• 进入状态的前置检查，permitIf
• 两个状态的轮转操作，封装在transition
• 事件驱动触发，生成context、fromState、toState、trigger，再由state machine进行处理即可

房间状态的切换行为封装在transition，实现高内聚。对外暴露统一的入口，调用方只需要知道当前状态state和触发的路径trigger即可。路径合法性检查、切换行为等细节，由状态机引擎处理。

采用状态模式的好处：

• 避免了大量if else 操作和状态检查
• 不同玩法抽象为不同状态机，互不干扰，扩展性好，回归测试简单
• 代码可读性高

关于状态模式，可以参考下列文章：

• design-pattern-state
• compare-state-machine-framework
• pitfall-on-stateless4j

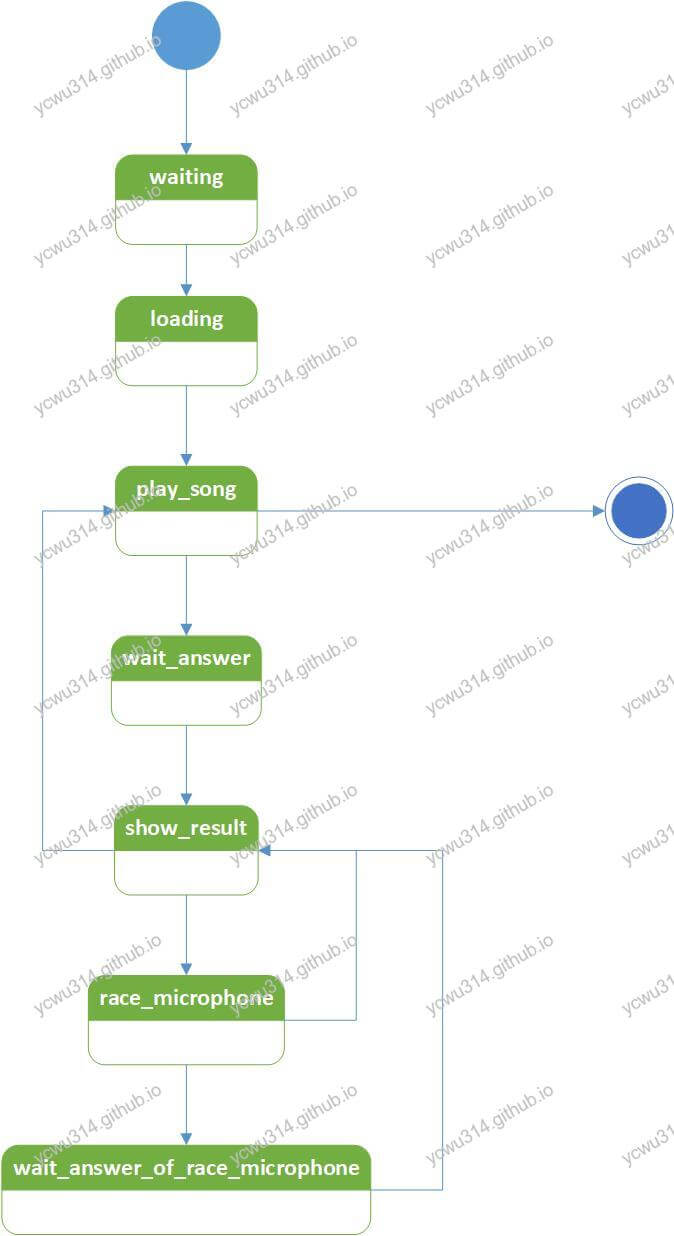

简化的房间状态机图：

状态的持久化

保存到mysql，外加redis作为缓存。

状态的自动转换

前面提到一个问题：没人抢麦，或者上报超时，没有客户端的事件触发，服务器的状态机怎么流转？

候选方案：

• 注册本地scheduler线程，比如15s后检查某个房间的游戏状态是否已经超时。缺点：很显然重启jvm就丢失任务信息。
• 定时任务job。每隔1s检查所有已经开始游戏的房间状态。缺点：效率太低。
• 分布式定时任务。为每个房间手动注册检查job，以及触发时间。一旦房间销毁，则撤销该任务。

分布式定时任务看上去是可行的。但是考虑下来并没有采用，原因是：

• 每个房间切换状态要手动注册新任务、注销旧定时任务，略显啰嗦。
• 分布式定时任务框架底层通常使用mysql + zookeeper，10W+同时运行的房间，能否提供足够的实时性响应？极端情况下会增加产生10W+ tps的读写。
• 以前经历过几次定时任务多了，分布式定时任务启动执行时间滞后的问题。房间服务对时间很敏感。

最终使用的是一套新方案：RocketMQ的延迟消息。把超时检查打包为一个RocketMQ延迟消息。到点再由RocketMQ向消费者投递。

用MQ延迟消息解决异常情况下状态轮转

服务器端是事件驱动编程模型。如果没有客户端发送的交互事件，房间状态轮转就会有问题。

以唱歌为例。正常情况下，用户唱完歌，或者用户放弃作答，客户端都会主动上报，使得状态机可以切换。但是，如果这条上报结果请求丢失，由于没有事件触发，状态机就无法轮转了。 解决的方法是，切换状态的时候，注册当前状态超时检查的延迟消息。 正常的用户行为，会使得房间的状态机顺利切换到下一个状态，因此在下一个状态收到上一个状态注册的延迟消息，就可以直接丢弃。 相反，异常情况下，由于没有收到用户行为，那么到达超时时间后，MQ服务器发送之前注册的超时消息，就可以触发房间业务对于该状态的处理。 还是以唱歌为例。进入唱歌状态，假设最大允许一个人唱歌60s，那么就注册一个60s以后的延迟消息。异常情况下，60s后消费者收到RocketMQ发来的延迟消息，触发状态机引擎轮转。

解决方案：

• 在状态的transition阶段，注册延迟消息，比如1s，5s，30s
• 收到延迟消息之后，根据context判断是丢弃，还是启动状态机引擎处理
• 延迟消息的消费速度，可以增加消费者实例、消费者线程来提高

限制：

• RocketMQ不支持任意精度的延迟，业务层自己做策略模块解决

RocketMQ延迟消息相关文章：

• rocketmq-delay-message
• delay-message-stratedgy

关于超时

因为mq消息可能堆积，导致延迟消息发送滞后。也有可能因为时钟问题，提前发送。因此在消息体增加expectExecuteAt字段，表明期望执行时间，服务器端的处理策略更加灵活。

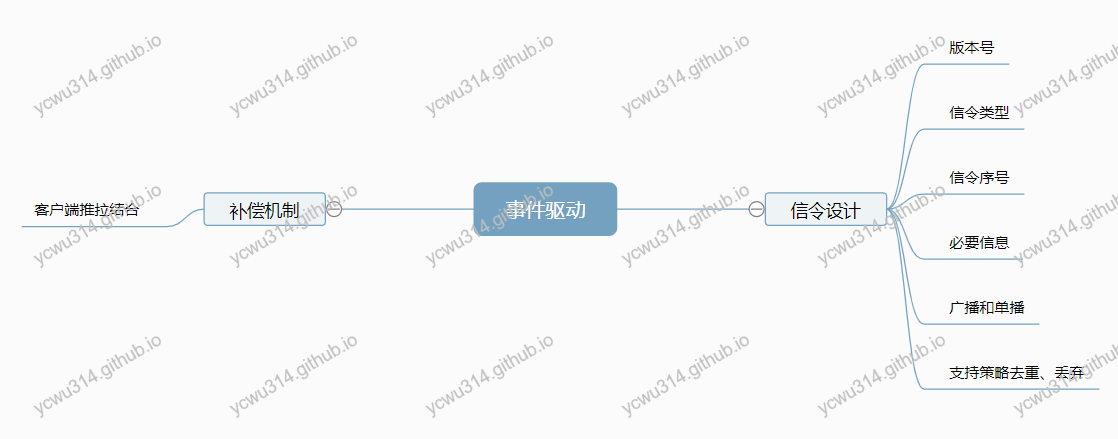

事件驱动和pull补偿

在游戏房间内，客户端和服务器端的交互主要通过长连接通道上的交互事件实现。 由于网络的原因，可能会出现信令延迟甚至丢失。客户端如果纯粹依赖服务器端下发的信令，就有因为信令延迟或者丢失导致不能正常切换。 对于这种异常情况，要使用pull补偿方案：

1. 服务器端提供聚合接口，返回当前房间的若干信息，客户端根据返回可以进行本地状态切换
2. 客户端本地注册超时事件，一旦正常时间内没有收到服务器端的信令，主动拉取聚合接口，并进行补偿操作

高可用

服务器端无状态

房间状态持久化到mysql。加上事件驱动设计，房间状态轮转由外部事件（客户端请求、RocketMQ发送的延迟消息）触发，本身不会在服务器内存维护房间状态。因此服务器端是无状态的设计。更新部署房间服务不会对已经进行的游戏产生影响。

强依赖MQ

每个游戏中的房间都会注册一条MQ延迟消息，用于异常情况下触发状态轮转。因此该方案强依赖于MQ的稳定性。发生MQ故障会导致房间服务不可用。

为此考虑服务器端的补偿机制，计划在未来实施。引入分布式任务组件，对已经开始游戏的房间进行扫描，扫描频次比正常轮转要低（只是最坏情况下房间状态可以轮转，因此SLA可以更长），减少db资源消耗。

推拉结合的补偿

应对网络问题，客户端有补偿机制，主动请求服务器数据，实现推拉结合。
